Préparation de l’installation de la cuisine d’extérieur Miele

Conditions d’installation

• La cuisine d’extérieur Miele ne doit être utilisée qu’en plein air et en surface où l’aération est naturelle. Il ne doit pas y avoir d’air stagnant sur le lieu d’installation. Le gaz et les produits de combustion doivent être dispersés rapidement par le vent et la convection naturelle.

• En présence d’une toiture (par ex. un auvent ou une pergola), il faut disposer d’une hauteur utile minimale de 2,3 m sous le toit et ne pas avoir plus de deux parois latérales fermées.

• La cuisine d’extérieur doit être installée sur un sol bien plat, solide et stable. Le sol doit être suffisamment solide pour que les roulettes de transport des modules de cuisine d’extérieur puissent s’y déplacer.

• Le sol doit pouvoir supporter le poids total de la cuisine d’extérieur.

• L’inclinaison de la surface d’installation ne doit pas dépasser 2°.

• En fonctionnement, le barbecue gril Fire Pro/Fire Pro IQ doit avoir avec les matériaux combustibles une distance de 600 mm de chaque côté, et le barbecue gril Sear Pro une distance de 500 mm. La distance minimale à respecter au-dessus des équipements est de 1000 mm.

• Tous les raccordements nécessaires doivent être librement accessibles et conformes aux normes légales VDE.

Combinaison des modules de cuisine d’extérieur

La cuisine d’extérieur Miele est modulable. Les différents modules se combinent en toute flexibilité pour une solution de cuisine complète. Les combinaisons sont réalisées par vissage des modules installés les uns à côté des autres. Grâce à leur design abouti, les modules peuvent être associés de nombreuses manières – en fonction des exigences individuelles et des conditions sur place.

Le tableau suivant indique les combinaisons de modules possibles :

 = combinaison possible

 = combinaison impossible

¹ Fire/Fire Pro/Fire Pro IQ ; ² Installation de Sear Pro sur le module concerné

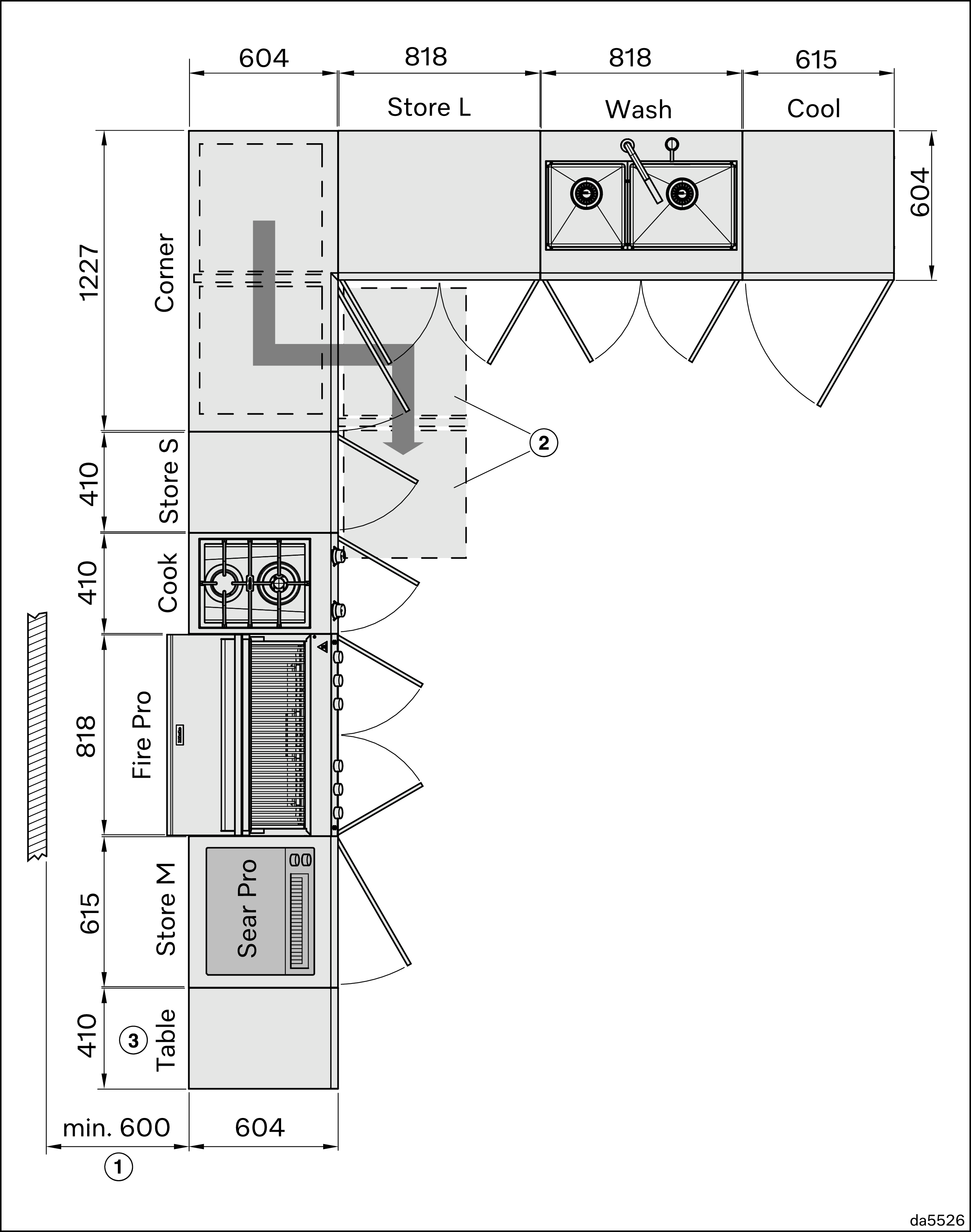

Exemple de construction

1. En fonctionnement, le barbecue gril Fire Pro/Fire Pro IQ doit avoir avec les matériaux combustibles une distance de 600 mm de chaque côté, et le barbecue gril Sear Pro une distance de 500 mm.

2. Position des glissières sorties du module Corner

   Les charnières des portes des modules Store S et M, Cook et Cool peuvent être installées au choix à droite ou à gauche.

   Vous trouverez les dimensions détaillées dans les croquis cotés des modules.

3. Afin de garantir la stabilité du module Table, celui-ci ne peut être installé à côté des modules Store S, M ou Cook qu’en association avec d’autres modules.

Exigences en matière d’électrotechnique (Fire Pro/Fire Pro IQ, Cook et Cool)

• Prévoyez une prise de courant sur le lieu d’utilisation. Faites appel à un électricien qualifié pour l’installation électrique.

• Le barbecue gril Fire Pro/Fire Pro IQ ainsi que les modules Cook et Cool nécessitent un raccordement électrique. Les longueurs des câbles d’alimentation électrique de ces modules doivent être respectées lors de l’installation des prises. Les rallonges constituent un danger potentiel (risque d’incendie). Le module Cook peut également être raccordé à la multiprise 12 V du barbecue gril Fire Pro/Fire Pro IQ, s’il est installé à côté de celui-ci.

  Longueurs des câbles d’alimentation électrique :

Exigences en matière d’alimentation en gaz (Fire Pro/Fire Pro IQ, Cook et Sear Pro)

• Les bouteilles de gaz ne font pas partie des éléments fournis et doivent être mises à disposition sur le lieu d’utilisation. Respectez les consignes relatives au type de bouteille de gaz et au type de raccordement.

• Le raccordement à la bouteille de gaz existante et un test･d’étanchéité de tous les composants transportant du gaz sont effectués par le prestataire de services dans le cadre de l’installation.

• Pour le barbecue gril Fire Pro/Fire Pro IQ et le module Cook, les bouteilles de gaz sont placées dans le meuble bas du module correspondant. Pour le barbecue gril Sear Pro, la bouteille de gaz est placée dans le meuble sur lequel le barbecue gril est installé. Il est également possible de placer la bouteille de gaz dans un autre module adapté à cet effet, si ce dernier est installé juste à côté.

• Vous avez également la possibilité de raccorder deux modules à une bouteille de gaz. Des raccords T double sortie pour détendeur et des flexibles de raccordement au gaz de différentes longueurs sont disponibles en tant qu’accessoires. Les modules d’armoires disposent d’ouvertures préformées à l’arrière pour le passage du câble d’alimentation électrique et des flexibles de raccordement au gaz. Leur position est détaillée dans les croquis cotés des modules.

Exigences en matière d’alimentation en eau (Wash)

• Sur le lieu d’utilisation du module Wash, prévoyez des raccordements pour l’eau potable froide et chaude (ou, à défaut, uniquement pour l’eau potable froide) ainsi qu’un raccordement aux eaux usées.

• Le module dispose d’un robinet avec des tuyaux blindés de 500 mm de long G3/8" x M10. Les deux éviers disposent chacun d’écoulements avec des raccords G1½". Les conduites d’évacuation doivent être mises à disposition côté client. Si vous avez opté pour une pose libre du module, veillez à ce que les conduites d’alimentation soient suffisamment longues et adaptées à l’eau potable et assurez-vous de disposer d’une conduite d’évacuation pour les eaux usées. Veillez à ce que la pente de la conduite d’évacuation soit suffisante.

Exigences en matière d’alimentation réseau (Fire/Fire Pro IQ)

• Au moment de la mise en service, le barbecue gril Fire Pro/Fire Pro IQ peut être mis en réseau sans fil en option.

• Assurez-vous que le signal Wi-Fi est suffisamment puissant sur le lieu d’utilisation. La qualité de la connexion est améliorée lorsque le barbecue gril Fire Pro/Fire Pro IQ et le périphérique réseau sont proches. Notez que la qualité de la connexion diminue à mesure que la distance entre le barbecue gril et le périphérique réseau augmente.

• Au moment de la mise en service, veillez à disposer d’un terminal mobile connecté à votre réseau domestique local sans fil. La dernière version de l’App Miele doit être installée sur le terminal mobile. Un profil utilisateur doit être disponible.

• Si une mise en réseau sans fil par Wi-Fi n’est pas souhaitée ou est impossible, le barbecue gril Fire Pro/Fire Pro IQ peut également être connecté via Bluetooth. Pour cela, il faut disposer d’un terminal mobile compatible avec la technologie Bluetooth. La dernière version de l’App Miele doit être installée sur le terminal mobile. Un profil utilisateur doit être disponible.
